冲击式破碎机结构图文详解

冲击式破碎机利用冲击能对矿石物料进行破碎，物料在破碎腔内科得到冲击、碰撞、摩擦、研磨等全方位、多角度的破碎，成品颗粒具有更好的粒形，更均匀的粒度，销路非常好。

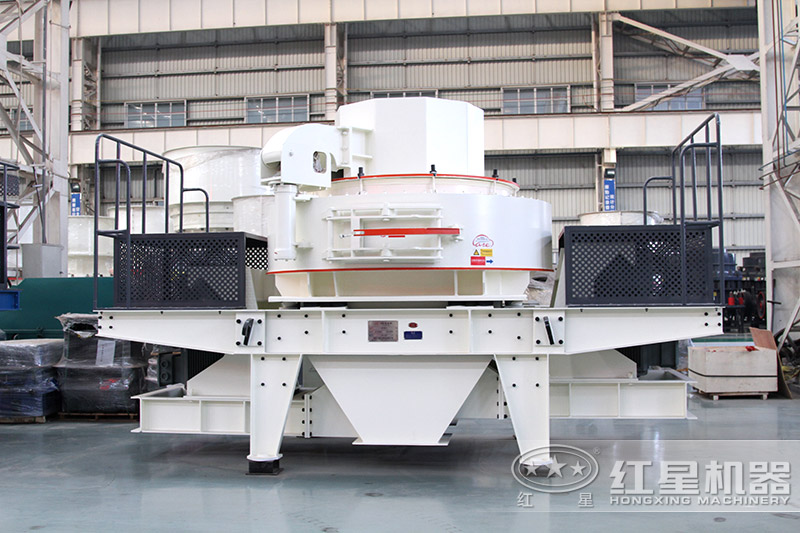

冲击式破碎机

冲击式破碎机对于各类金属和非金属矿物都能破碎，每种矿石物料的破碎程度不一样，因为每种矿物的硬度、组成、湿度、粘度等方面都有相应的差别，这些因素都会影响破碎的效果，而冲击式破碎机的成品粒度可由用户随时进行调节，所以对于大部分用户的加工需求，冲击式破碎机都能够满足。

冲击式破碎机结构图详解

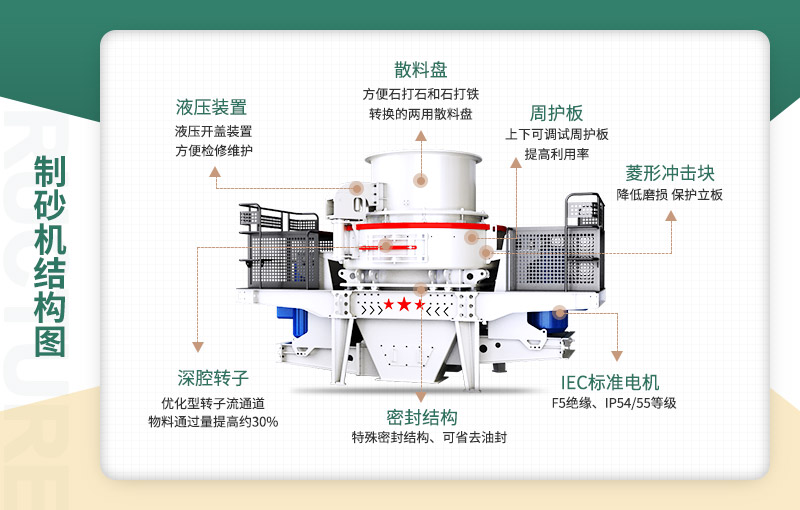

冲击式破碎机结构图

1、叶轮—转速高，成品粒度越细

破碎作业中，叶轮的磨损是相当严重的，虽然叶轮流道板能够起到一定的?；ぷ饔?，但是叶轮的材质也是需要重点关注的问题，耐磨性能一定要好。物料经叶轮流道板分成两部分，之后才会出现物料想撞击破碎的现象。

2、传动装置—双电机更有效

冲击式破碎机传动装置除了双电机，还有电念头，双电机可增加主轴的平衡性，提高生产的灵活性，双电机也不会产生附加的力矩，提高设备运转效率。

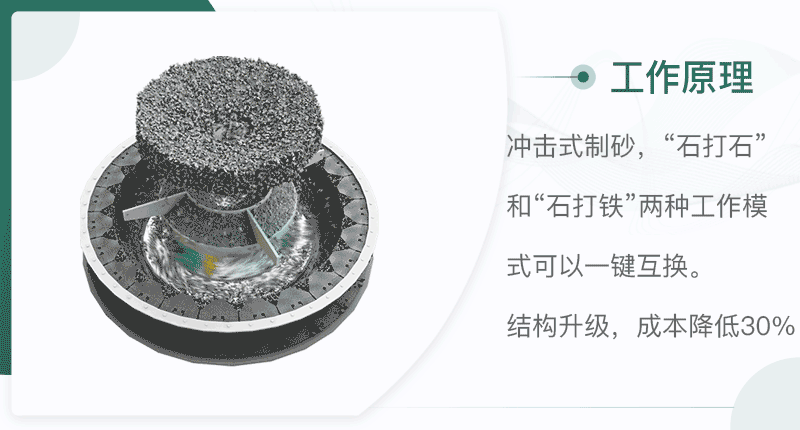

冲击式破碎机破碎腔内部及原理

3、主轴总成—传递动力，支撑作用

主轴总成位于底座上，要做好相关部件的润滑工作，用户选购冲击式破碎机时，要特别注意主轴的锻造工艺和结构设计，锻造工艺不够先进，主轴承在长期负荷生产下容易发生裂纹，影响使用寿命。

4、破碎腔—可采用多腔型

冲击式破碎腔可采用多种破碎腔型，是物料的破碎空间，叶轮的高速旋转也发生在此。目前效率高的冲击式破碎机采用涡动破碎腔，空间设计先进，结构合理，破碎过程中受到的磨损小，更加有效。

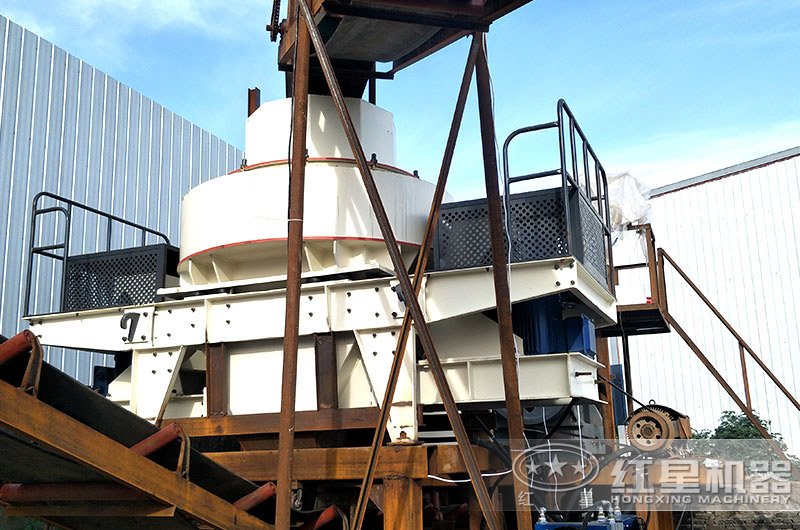

冲击式破碎机作业现场

5、给料斗—配置有耐磨环

冲击式破碎机的给料斗为倒立的棱台体，在进口处设置有耐磨环，可有效减少物料进料过程中对给料斗的磨损，延长使用寿命。
